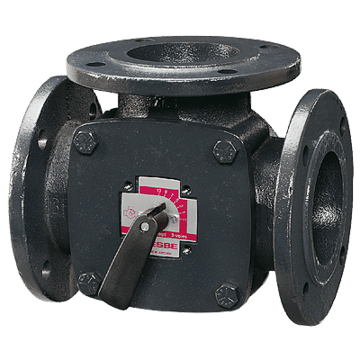

ESBE Shuntventil 3F50-60 flänsanslutning DN50
Artikelnummer: 56954-5
RSK-nummer: 4905212EAN: 7330193020473Leverantörs art.nr: 11100600
Leverantörs art.nr: 11100600
Produktbeskrivning
Storleksguide
- Superb reglering för bästa blandning eller fördelning upp till 6 bar (PN6).
- Stort utbud av storlekar upp till DN150.
- Lång livslängd och stor hållbarhet.
- Perfekt matchning mellan ventilen och ESBE-ställdon
Serie 3F är 3-vägsventiler med flänsanslutning PN6, lämpliga för blandning och fördelning upp till 6 bar. Ventilerna är tillverkade av högpresterande gjutjärn vilket gör att de kan användas i värme- och kylinstallationer. 3F-serien finns i DN20-150 och levereras med en PN6-fläns som passar rördimensioner för PN6-fläns. Ventilen lämpar sig perfekt för kombination med ESBEs ställdon och regleringar.
| Modell | DN | Kvs | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Vikt [kg] | RSK-nr. |
| 3F 50 | 50 | 60 | 98 | 195 | 50 | 92 | 110 | 140 | Ø15 (4x) | 9,1 | 4905212 |
| Tryckklass: | PN6 |
| Läckage i % av flödet: | Blandning: max. 1,5; Fördelning: max. 1,0 |
| max. Differenstryckfall: | 50 kPa |
| Reglerområde Kv/Kv min: | 100 |
| Anslutningar: | Fläns enligt EN 1092-2 |
| Konformitet: | |
| Mediatemperatur, max.: | +110 °C |
| Mediatemperatur, min.: | -10 °C |
| Material, Ventilhus: | Gjutjärn, EN-JL 1030 |
| Material, Slid DN 20-25: | Mässing CW 614N |
| Material, Slid DN 32-150: | Mässing CW 614N och rostfritt stål |
| Material, Lagring DN 20-25: | Plast |
| Material, Lagring DN 32-150: | Mässing DZR, CW 602N |
| Material, Lock DN 20-25: | Zink |
| Material, Lock DN 32-150: | Gjutjärn |
| Material, O-ringar: | EPDM |
